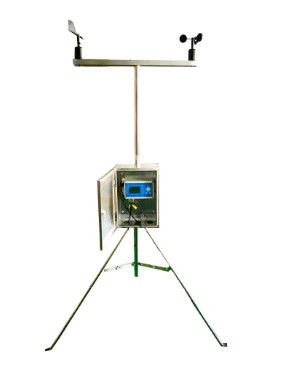

Prędkość 60 m / S Kierunek 360 stopni 50 mW Wskaźnik przetwornika wiatru dla śmigłowców
Szczegóły Produktu
3Pin żółty | Sygnał prędkości wiatru | 2Pin Green | GND |
---|---|---|---|
1Pin czerwony | VCC (DC 12 ~ 24 V +) | moc | ≤50mW |
NAPIĘCIE ZASILAJĄCE | DC12V ~ 24V | Wilgotność pracy | 0 ~ 100% RH |
Temperatura pracy | -40 ~ + 80 ℃ | 4-pinowy niebieski | Sygnał Kierunku Wiatru |
High Light | Przetwornik wiatru dla helikopterów 60 m / S,Przetwornik wiatru dla helikopterów 50 mW,Przetwornik wiatru dla helikopterów DC12V |
opis produktu
Wskaźnik wiatru / przetwornik prędkości i kierunku wiatru
Specyfikacja
Parametry | Prędkość | Kierunek | |
Próg | ≤0,4 m / s | ≤0,3 m / s | |
Zasięg | 0 ~ 60 m / s | 0 ~ 360 ° | |
Precyzja | ± 0,02 V + 0,3 | ± 3 ° | |
Rozkład | 0,1 m / s | 1 ° | |
Temperatura pracy | -40 ~ + 80 ℃ | ||
Wilgotność robocza | 0 ~ 100% RH | ||
Napięcie zasilania | DC12 ~ 24V | ||
Moc | ≤50mW |
Definicja połączenia
1Pin czerwony | VCC (DC 12 ~ 24 V +) |
2Pin Green | GND |
3Pin żółty | Sygnał prędkości wiatru |
4-pinowy niebieski | Sygnał Kierunku Wiatru |
Metoda konwersji
Prędkość wiatru (m / s) = (prąd wyjściowy (ma) -4ma) / 16 (ma) × 60m / s
Kierunek wiatru (°) = (prąd wyjściowy (ma) -4ma) / 16 (ma) × 360 °
Itp:
1) .Jeśli prąd żółtej linii wynosi 12 mA, prędkość wiatru wynosi:
(12-4) / 16 * 60 = 30 m / s
2) .Jeśli prąd niebieskiej linii wynosi 12 mA, to kierunek wiatru wynosi:
(12-4) / 16 * 360 = 180 °
Oznacza to, że wiatr wieje z południa i 0° znaczy północ, 90° znaczy Wschód, 270° znaczy Zachód.
Transport, Ochrona
1) Podczas transportu należy zwrócić uwagę na elementy antywibracyjne i przeciwciśnieniowe ;
2) Długotrwała konserwacja w opakowaniu, temperatura powinna wynosić -10 ~ 60 stopni Celsjusza ;
Po służbie
1) Przy normalnym użytkowaniu, uszkodzenia spowodowane czynnikami zewnętrznymi, bez założenia otwierania obudowy bez pozwolenia, producenci zapewniają trzymiesięczną wymianę, roczną gwarancję.
2) Użytkownicy powinni zwracać uwagę na ochronę odgromową, np. Piorun lub inne uszkodzenia spowodowane siłą wyższą, producenci mogą świadczyć jedynie płatne usługi konserwacyjne.
Tabela kierunku i stopni wiatru:
Prędkość wiatru (m / s) = (prąd wyjściowy (ma) -4ma) / 16 (ma) × 60m / s
Kierunek wiatru (°) = (prąd wyjściowy (ma) -4ma) / 16 (ma) × 360 °
Itp:
1) .Jeśli prąd żółtej linii wynosi 12 mA, prędkość wiatru wynosi:
(12-4) / 16 * 60 = 30 m / s
2) .Jeśli prąd niebieskiej linii wynosi 12 mA, to kierunek wiatru wynosi:
(12-4) / 16 * 360 = 180 °
Oznacza to, że wiatr wieje z południa i 0° znaczy północ, 90° znaczy Wschód, 270° znaczy Zachód.
Transport, Ochrona
1) Podczas transportu należy zwrócić uwagę na elementy antywibracyjne i przeciwciśnieniowe ;
2) Długotrwała konserwacja w opakowaniu, temperatura powinna wynosić -10 ~ 60 stopni Celsjusza ;
Po służbie
1) Przy normalnym użytkowaniu, uszkodzenia spowodowane czynnikami zewnętrznymi, bez założenia otwierania obudowy bez pozwolenia, producenci zapewniają trzymiesięczną wymianę, roczną gwarancję.
2) Użytkownicy powinni zwracać uwagę na ochronę odgromową, np. Piorun lub inne uszkodzenia spowodowane siłą wyższą, producenci mogą świadczyć jedynie płatne usługi konserwacyjne.
Tabela kierunku i stopni wiatru:
Pozycja | Kąt środkowy | Zakres kąta |
N | 0 | 348,76 11,25 |
NNE | 22.5 | 11,26 ~ 33,75 |
NE | 45 | 33,76 ~ 56,25 |
ENE | 67.5 | 56,26 ~ 78,75 |
mi | 90 | 78,76 ~ 101,25 |
ESE | 112,5 | 101,26 ~ 123,75 |
SE | 135 | 123,76 ~ 146,25 |
SSE | 157,5 | 146,26 ~ 168,75 |
S | 180 | 168,76 ~ 191,25 |
SSW | 202,5 | 191,26 ~ 213,75 |
południowy zachód | 225 | 213,76 ~ 236,25 |
WSW | 247,5 | 236,26 ~ 258,75 |
W. | 270 | 258,76 ~ 281,25 |
WNW | 292,5 | 281,26 ~ 303,75 |
północny zachód | 315 | 303,76 ~ 326,25 |
NNW | 337,5 | 326,26 ~ 348,75 |
Rysunek wymiarowy (mm)
